Автор Сообщение

bettman

Участник
Сообщения: 939

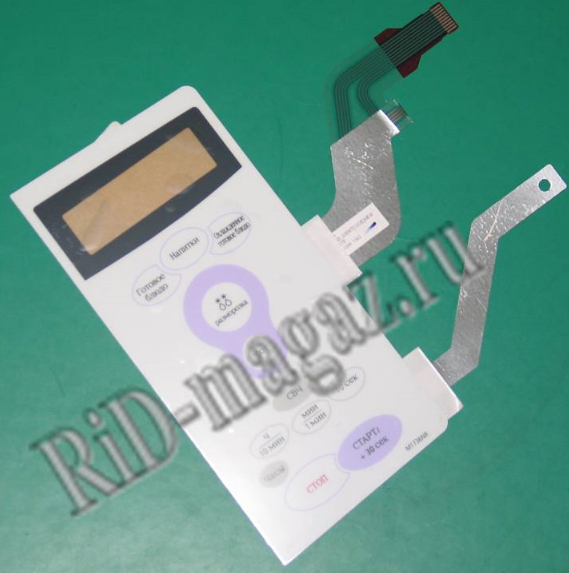

После долгих поисков клавиатуры на сей агрегат решил переделать на кнопки. Вроде все правильно сделал, но половина кнопок не работает. Конкретнее мин и сек. Видимо не правильно проследил цепь.
Подскажите к каким выводам разъема подключается эти кнопки.
Добавлено 14-10-2010 16:10
По старой не определить, я её уже изрядно покрамсал! улыбка

stoves

Забанен
Забанен
Сообщения: 790 Правила создания новой темы http://monitor.net.ru/forum/viewtopic.php?t=251184
Цитата: Не рекомендуется писать в теме примечания: поделитесь схемой, мануалом, и т.п. Т.к. это дополнительно подчеркивает, что Вы
ничего самостоятельно не предприняли до создания темы. Для этого есть существующие разделы.

Gena2

Предупреждений: 1
Предупреждений: 1
Сообщения: 78 Пришли мне в личку несколько фоток печки - может что нибудь похожее я срисовывал с натуры. А вообще в случаях с клавиатурой поступаю так: отключаю все родные кнопки (наклеиваю скотч на шлейф), устанавливаю свои кнопки "старт", "стоп", "мощность", "+1мин" и подключаю их к плате проводами. Этого почти всегда хватает клиенту (непонятливым озвучь цену новой клавиатуры и сроки ожидания).

stoves

Забанен
Забанен
Сообщения: 790 Gena2 писал: Пришли мне в личку несколько фоток печки
Ещё один ленивый? Фото и мануал найти не в состоянии? Интернета нет?
Gena2 писал: А вообще в случаях с клавиатурой поступаю так: отключаю все родные кнопки (наклеиваю скотч на шлейф), .
Это ещё для чего?

bettman

Участник
Сообщения: 939

stoves, Ну мануал я положим искал! И поиском пользовался. В темах из поиска не чего конкретного кроме, того, что некоторые переделывают клавиатуры нет!
Gena2, Кнопки я тоже припаял проводами, но видимо не туда.
вот картина, нужны объведенные кнопки.


korsakov

Участник
Сообщения: 300

Gena2 писал: поступаю так: отключаю все родные кнопки (наклеиваю скотч на шлейф), устанавливаю свои кнопки "старт", "стоп", "мощность", "+1мин" и подключаю их к плате проводами. Этого почти всегда хватает клиенту (непонятливым озвучь цену новой клавиатуры и
Ну вы даете ни разу не пробывал так делать ! шок
Если не трудно можно фото в студию , как внешне выглядеть будет может на вооружение взять.

bettman

Участник
Сообщения: 939

Ну как то так. А в итоге, смотри выше.


korsakov

Участник
Сообщения: 300

bettman, в общем уматно

shov244

Участник
Сообщения: 1131

"Подскажите к каким выводам разъема подключается эти кнопки."
bettman , можно вычислить замыканием на разъёме .

bettman

Участник
Сообщения: 939

Вот как раз этим и занимаюсь! Помог как обычно метод хорошо всем известный гы-гы

stoves

Забанен
Забанен
Сообщения: 790
bettman писал: stoves, Ну мануал я положим искал!
bettman, всё понятно - Интернет у меня неправильный!

bettman

Участник
Сообщения: 939

stoves, спасибо! А картинки можно было и не прилеплять.

Gena2

Предупреждений: 1
Предупреждений: 1
Сообщения: 78 Ну вы даете ни разу не пробывал так делать ! шок
Если не трудно можно фото в студию , как внешне выглядеть будет может на вооружение взять.[/quote]
Вот на днях ремонтировал печь. Обошёлся двумя кнопками (без регулировки мощьности).


xarl

Участник
Сообщения: 1160

Внешне выглядит так же, как и было. улыбка

Sonar-su

Новичок
Сообщения: 1

Принесли данную модель, с диагнозом не реагирует на клавиатуру. Почитав форумы сделал вывод что лучше кнопок обычных ничего нет. Кстати схему самой клавиатуры на эту модель так и не нашел, то что выкладывали отличалось от действительности.
Разобрал я ее и срисовал схемку (я думаю кому то пригодится). В итоге выбросил пленочные кнопки, они кстати приклеены на двухстороннем скотче. Сделал плату с обычными кнопками, разводку сделал в соответствии с нарисованной схемой, подключил.
Все работает.
Клавиатура на микроволновку М1736NR.png
